Расчет, проектирование и изготовление маслостанций

Маслостанция – сердце гидравлической системы

Маслостанции  – системы представляющие собой совокупность гидравлического оборудования связанного между собой гидравлическими линиями которые  питаются от гидравлических насосов. На этапе развития машиностроения возникла потребность в гидравлических приводах, так  как они  очень эффективны.

Маслостанции можно разделить на множество классификаций, которые мы рассмотрим ниже.

Маслостанции по типам привода

  • Маслостанции с двигателями постоянного тока. Они маломощны и в основном применяются в мобильных маслостанциях, спецтехнике, военной отрясли, добыче полезных ископаемых. Недостатком является кратковременный режим работы 1-15 минут и низкая мощность  от 0,25 до 5 квт, в редких случаях 10 кВт. Данный тип маслостанций вы можете заказать в нашей компании, и мы Вам ее спроектируем, рассчитаем и изготовим из гидравлических  комплектующих высокой степени надежности и качества. Стоимость данного типа маслостанций начинается от 25тысяч гривен и может достигать до 100000 гривен в зависимости от мощности и поставленных  задач.

расчет маслостанций 1  raschet_maslostantciy-2

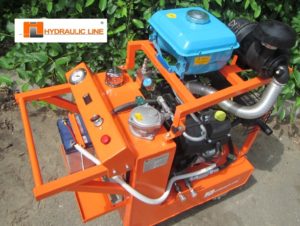

  • Маслостанции с приводом от двигателя внутреннего сгорания. Универсальны в использовании, чаще всего используются на улице, спецтехнике, в земснарядах, в гидравлических системах связанных с подводными условиями эксплуатации исполнительных элементов  например гидромоторов.  Надежны и не  прихотливы в использовании. Все гидравлические элементы легко доступны для замены и технического обслуживания. Мощность от 3 л.с  до 300 л.с.

raschet_maslostantciy-3raschet_maslostantciy-4raschet_maslostantciy-5

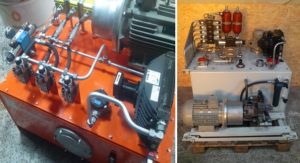

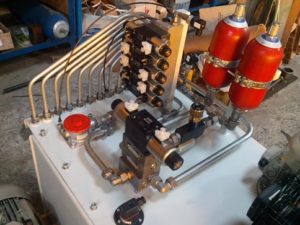

  • Маслостанции от электродвигателя переменного тока. Самые распространенные

потому что имеют большую универсальность. Применяются в кузнечо –прессовом оборудовании, в металлообработке, дерево –заготовительной промышленности, в машиностроении, подъемно-транспортном оборудовании, термопласт автоматах, энерго генерирующих комплексах.

raschet_maslostantciy-6raschet_maslostantciy-7

Основные этапы изготовления маслостанций

  1. Разработка и получение технического задания от заказчика.
  2. Расчет и проектирование гидравлической схемы будущей маслостанций. Гидравлическая схема представляет собой совокупность схематического изображения элементов гидравлического оборудования связанных между собой гидравлическими линиями.

raschet_maslostantciy-8               raschet_maslostantciy-9

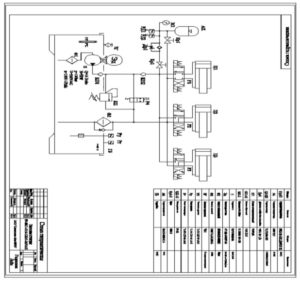

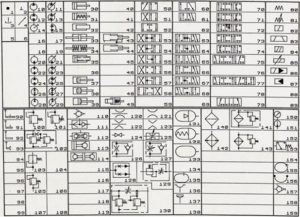

Схема гидравлической маслостанции     Условные обозначения гидравлических компонентов

  1. Расчет стоимости и подбор гидравлических элементов будущей маслостанций. К гидравлическим элементам относятся: гидронасосы, гидрораспределители, гидравлические баки, монтажные плиты, гидравлические клапана, контрольно-измерительные приборы ( манометры, датчики давления, реле давления, индикаторы загрязненности масла в гидравлических фильтрах, указатели уровня и температуры рабочей жидкости),элементы крепления насосов с приводами, гидравлические фильтра, маслоохладители (гидравлические теплообменники) и гидроаккумуляторы.
  2. Оплата заказа заказчиком
  3. Комплектация и изготовление маслостанций
  4. Испытание и сдача.
  5. Ввод в эксплуатацию

Каждый этап является очень важным в своём аспекте, поэтому  должен бать выполнен. От этого зависит правильность функционирования и срока эксплуатации гидропривода в целом. Компания Гидравлик Лайн очень  много уделяет внимания каждой мелочи маслостанции ,так как является лидером Украинского рынка гидравлики. Нужна маслостанция – мы с удовольствием поможем Вам в этом и воплотим мечту в развитии и продвижении Вашего бизнеса.
